Lineáris robot vagy hattengelyes? Robotválasztás fröccsöntéshez

Ha egy fröccsöntő gép mellé automatizálást keres, hamar meg fogja kapni ugyanazt a két ajánlatot. Az egyik egy gépre szerelt lineáris kiszedő robot, a másik egy csuklós, hattengelyes kar. Az árkülönbség érzékelhető, a két szállító pedig egymással ellentétes indoklást ad ugyanarra a feladatra.

Ennek van oka. A robotgyártók szakmai anyagai a saját konstrukciójuk erősségeit írják le, és a két tábor részben ugyanazokat az alkalmazásokat vitatja el egymástól. Ezt a vitát nem lehet általánosan eldönteni. Azt viszont meg lehet mondani, hogy melyik hat kérdés dönti el egy konkrét gépen. Előbb érdemes tisztázni, hogyan épül fel a két konstrukció, mert a legtöbb félreértés innen ered.

01. Mi a lineáris kiszedő robot, és hogyan mozog?

A lineáris robot (más néven derékszögű, karteziánus vagy traverz robot) három, egymásra merőleges egyenes tengely mentén mozog. Nincs forgó csuklója, a szerkezete emiatt egyszerűen leírható és jól ismételhető.

  • Kivezető (haránt) tengely: a hosszú löketű főtengely, ami a gép hossztengelyére merőlegesen áll. A szerszámtér fölötti helyzetből a gépen kívülre, oldalra viszi ki a darabot.
  • Kihúzó (hosszirányú) tengely: rövid löket, a gép hossztengelyével párhuzamosan. Ezzel áll a megfogó a fészek fölé, és ezzel húzza le a darabot a magokról.
  • Függőleges tengely: a lenyúló kar, ami a megfogót a szerszámfelek közé viszi.

Ez a geometria magyarázza a berendezés két gyakorlati adottságát. A kivezető gerenda az álló szerszámfalra (rögzített szorítólap) épül, nem a szerszámtér közepére, és csak az egyik oldalon lóg túl a gépen. Ebből következik, hogy a robot a gép fröccsoldalát nem éri el, a lerakás pedig alapesetben nem a gép mentén, hanem oldalra, a szerszámtér mellé történik, tipikusan a gép mellé állított szalagra vagy ládába.

Van erre egy nevesített kivétel. Axiális elrendezésben a hosszú gerendát a gép tetején, hosszirányban vezetik végig, és a robot a gép végénél rak le. Ez akkor kerül elő, ha a gépek közötti szabad sávot kell megtartani, mert így a gépsorok szorosabban telepíthetők. Cserébe a gép mögötti tér kell hozzá.

A gyártók ezeket a tengelyeket X, Y és Z jelöléssel látják el, a betűk hozzárendelése viszont nem egységes. Ajánlatok összevetésénél és programozásnál mindig az adott robot dokumentációja az irányadó, nem a betűjel.

Ugyanez a tengelyszámra is igaz. Egyes gyártói besorolásokban az engusz kar önálló tengelyként szerepel a megnevezésben, ezért egy „öttengelyes" traverz robot nem feltétlenül öt szabadon programozható tengelyt jelent, hanem egy háromtengelyes alapgépet a fő karral és az engusz karral. Ajánlatok összevetésénél ezért a tengelyek tételes listája a használható adat, nem a típusnévben szereplő szám.

A függőleges kar lehet egyfokozatú vagy kétfokozatú. A kétfokozatú (teleszkópos) kar összecsukott állapotban alacsonyabb, ezért alacsony csarnokban is elfér, miközben a lenyúlása nagy marad. Ez a részlet a gyakorlatban gyakran fontosabb, mint bármelyik katalógusadat.

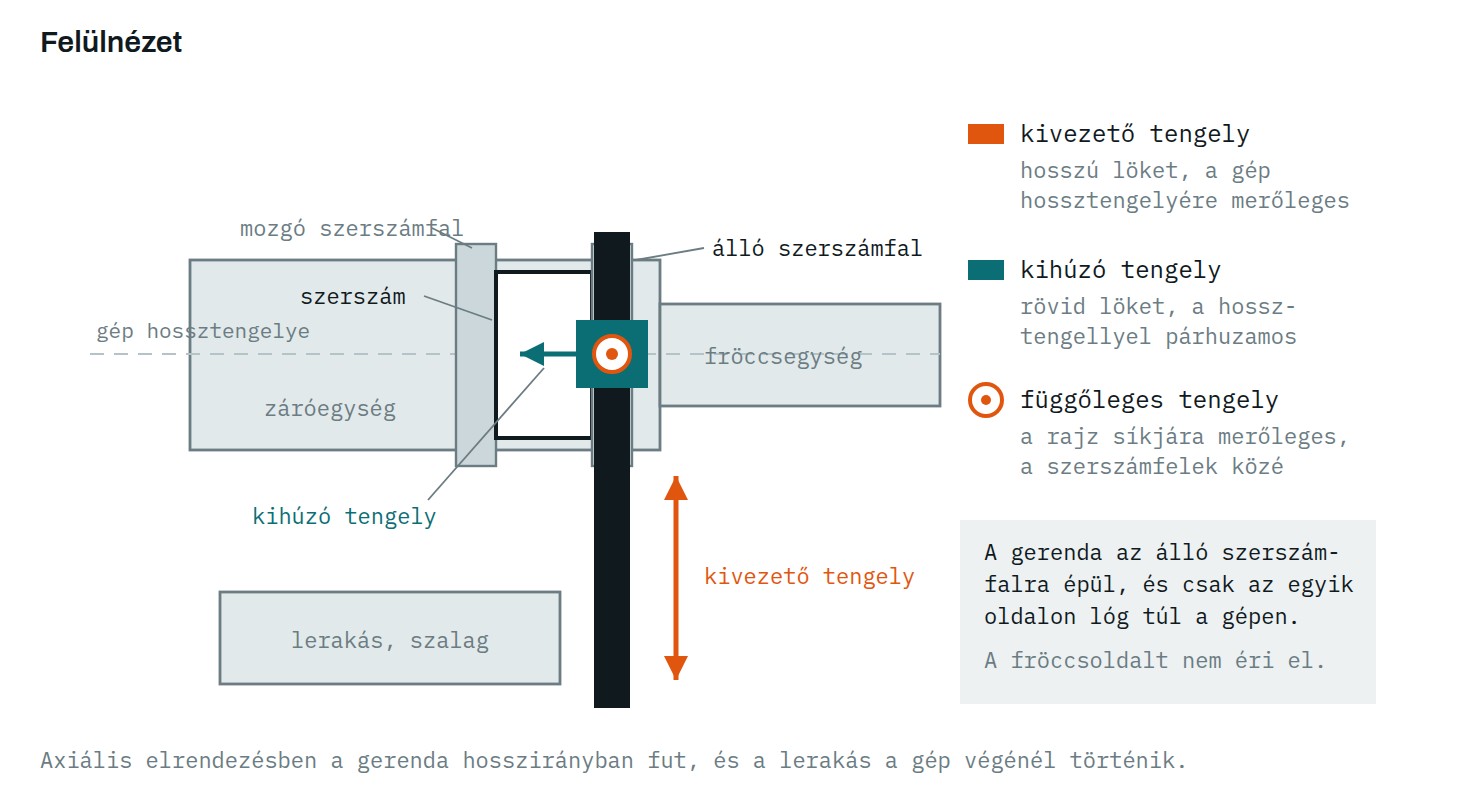

A lineáris kiszedő robot tengelyei felülnézetben: a kivezető gerenda az álló szerszámfalon, a gép hossztengelyére merőlegesen
1. ábra. A lineáris kiszedő robot tengelyei felülnézetben. A hosszú löketű kivezető gerenda az álló szerszámfalra épül, a gép hossztengelyére merőlegesen áll, és csak az egyik oldalon lóg túl a gépen. A munkatér téglatest alakú, a határait a löketek adják. A tengelyek betűjelölése (X, Y, Z) gyártónként eltérhet, ezért itt nem szerepel. Sematikus ábra, nem méretarányos.

Egy félreértést érdemes itt eloszlatni. A lineáris robotot gyakran „egyszerű kiszedőnek" nevezik, szemben a „rugalmas" csuklós karral. A három egyenes tengely azonban egy vagy több szervo forgótengellyel bővíthető, és ezzel a robot már forgat, betétet helyez be, rendezetten rak le vagy ellenőrző állomásnak ad át. A különbség nem a képességek megléte, hanem a mozgás jellege.

A lineáris család változatai

Az engusz szedő (angolul sprue picker) csak az enguszt, vagyis a beömlőrendszert emeli ki, kis löketekkel. A traverz kiszedő a darabot is kiveszi, és a gépen kívülre viszi. Az oldalról belépő (side entry) robot vízszintesen lép a szerszámtérbe, nem felülről: ahol alacsony a csarnok, vagy ahol címkét kell a szerszámba helyezni, ez a szerkezet kerül elő. A vertikális fröccsöntő gépekhez pedig külön geometriájú karok tartoznak.

Külön érdemes kiemelni a kétkarú elrendezést. Ilyenkor a kocsira két függőleges kar kerül: egy fő kar a termékhez, és egy rövidebb, egyszerűbb engusz kar a beömlőrendszerhez. Ennek két oka van. Egyrészt a kettő nem ugyanoda megy: az engusz jellemzően darálóba vagy külön gyűjtőbe kerül, a termék szalagra vagy rendezett tálcára. Másrészt háromlapos szerszámnál a beömlőrendszer a saját osztósíkjában válik le, tehát fizikailag külön kell kivenni. A két kar így egy ciklusban, egy benyúlással végzi el mindkét feladatot.

02. Mi a hattengelyes csuklós robot, és hogyan mozog?

A hattengelyes robot hat forgó csuklóból áll. A karok a csuklók között merev tagok, a szerszámközéppont (a megfogó munkapontja) helyzetét a hat csuklószög együttese határozza meg. Ebből három tulajdonság következik, és mindhárom számít a fröccsöntő cellában.

A munkatér gömbszerű, nem téglatest

A csuklós kar a saját tengelye körül elér maga fölé, maga alá, oldalra és részben maga mögé is. A munkatér tehát közel gömbszerű, összetett térfogat, aminek a tényleges alakját az egyes csuklók mozgáshatárai szabják meg, és jellemzően nem minden pontja érhető el minden orientációból. Ez a cellán belüli mozgásoknál előny, a helyigénynél viszont odafigyelést kíván: korlátozás nélkül a robot elérhet olyan pontokat is, ahol dolga sincs. Hogy ebből mekkora védett terület lesz, az tervezési kérdés, nem a konstrukció adottsága. A negyedik szempontnál visszatérünk rá.

A névleges teherbírás önmagában nem elég

Az adatlap főcímében szereplő kilogramm a csuklókarimára szerelhető teljes tömeg felső határa, és tartalmazza a megfogót, az adapterlemezt, a kábelezést és a darabot is. Ez azonban csak az egyik feltétel a háromból. A gyártói dokumentáció ezen kívül megadja a teher súlypontjának megengedett távolságát a csuklókarimától, és külön a megengedett tömegtehetetlenségi nyomatékot. A KUKA gépkönyvei például kifejezetten kimondják, hogy mindkét értéket minden esetben ellenőrizni kell, és a gyártói méretezőeszközök is tömeg, súlypont és tehetetlenség alapján végzik a statikus és dinamikus terhelésvizsgálatot.

Ugyanaz a tíz kilogramm a karima közelében tartva és háromszáz milliméterrel oldalra kinyúlva nem ugyanaz a terhelés a csuklóhajtásokra. Egy hosszú, aszimmetrikus megfogó ezért akkor is kieshet a specifikációból, ha a tömege a névleges érték alatt marad. Ehhez jön a dinamika: a szükséges gyorsítás és a mozgatott tömeg tehetetlensége együtt dönti el, hogy a robot a kívánt ütemben tudja-e vinni a terhet.

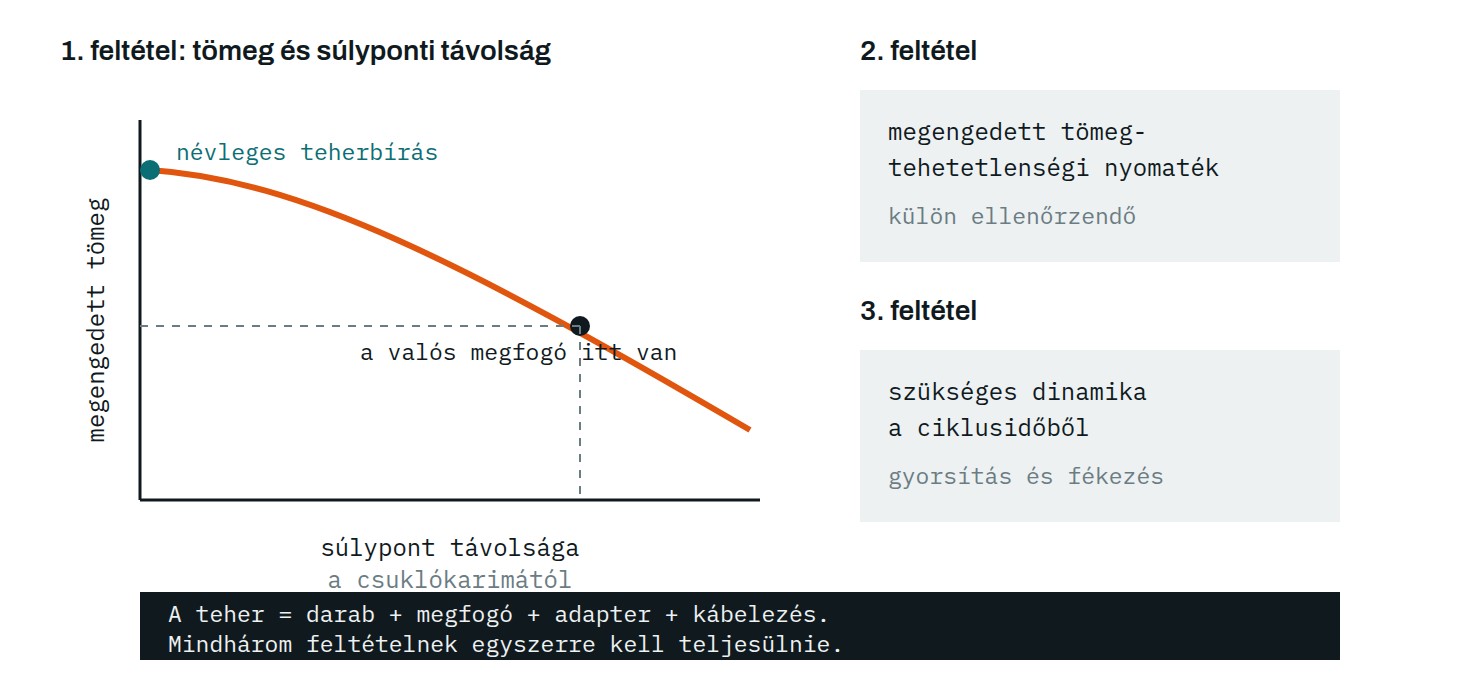

A terhelési diagram elve: megengedett tömeg a súlypont karimától mért távolságának függvényében
2. ábra. A tömeg és a súlyponti távolság elvi összefüggése, nem mért adat és nem gyártói terhelési diagram. A tényleges terhelési diagramok jellemzően a súlypont két koordinátáját (Lxy, Lz) ábrázolják, terhelési tömegenként külön határgörbével. A konkrét diagramot, a megengedett tömegtehetetlenségi nyomatékot és a méretezőeszközt a robot gyártója adja.

Ajánlatkéréshez ezért nem a kilogramm a bekérendő adat, hanem a megfogó tervezett tömege, a súlypontjának helyzete a karimához képest, és a ciklusidőből adódó mozgásigény. Ezekkel a gyártó vagy az integrátor le tudja futtatni az ellenőrzést.

Az ismétlési pontosság nem ugyanaz, mint a pontosság

A robotgyártók adatlapján szereplő szám jellemzően az ismétlési pontosság: mennyire tér vissza a robot ugyanabba a pontba egymás utáni ciklusokban. Ez nem mondja meg, hogy egy programozott koordinátára mennyire pontosan áll rá. Kiszedésnél az ismétlési pontosság a releváns adat, mert a robot betanított pontokra jár. Ha viszont kamerás helymeghatározás vagy külső koordinátarendszer kerül a cellába, az abszolút pontosság is kérdéssé válik.

03. A kettő között több fokozat van

A választás nem kétesélyes. Legalább három köztes megoldás létezik, és a valós cellák jelentős része ezekből épül.

  • Lineáris robot szervo csuklóval. A három egyenes tengelyre egy vagy két forgó tengely kerül. Ezzel a darab elforgatható, ferdén kilökött termék is kivehető, és a lerakás orientálható. Az egyenes tengelyek gyorsasága megmarad.
  • Sínre szerelt csuklós robot. A csuklós kar egy vízszintes gerendán fut. Így a gömb munkatér mellé lineáris áthelyezés is társul, és a kar több gépet is kiszolgálhat.
  • Munkamegosztás. A gépnél lineáris robot szedi ki a darabot, majd átadja egy csuklós karnak, ami a járulékos műveleteket végzi. Ez a felállás régóta bevett, és a szakirodalom önálló megoldásként tárgyalja, nem kompromisszumként.
Fogalmi pontosítás

A „kollaboratív robot" kifejezés a köznyelvben géptípust jelöl. Az ISO 10218:2025 szóhasználatában a kollaboratív jelleg az alkalmazás tulajdonsága, nem a roboté. Ugyanaz a kar lehet kerítés mögött hagyományos ipari alkalmazásban, és lehet közös munkatérben kollaboratív alkalmazásban. A kettő között a kockázatértékelés és a védelmi intézkedések tesznek különbséget, nem a gyártó termékkategóriája.

04. Hat kérdés, ami eldönti

1. Mennyi idő áll rendelkezésre, és mikor?

Két különböző időablakról van szó. Az egyik a szerszámnyitási ablak: az az idő, amíg a szerszám nyitva van, és a robotnak be kell mennie, meg kell fognia a darabot, és ki kell jönnie. Ami ebben az időablakban nem fedhető át más gépmozgással, az közvetlenül növeli a ciklusidőt. Az újabb gép-robot interfészek egyik célja éppen az, hogy a szükségtelen várakozásokat csökkentsék. A másik a ciklus maradék ideje, amíg a gép zárva dolgozik: ez alatt a robot a gépen kívül szabadon tevékenykedhet anélkül, hogy a termelést fékezné.

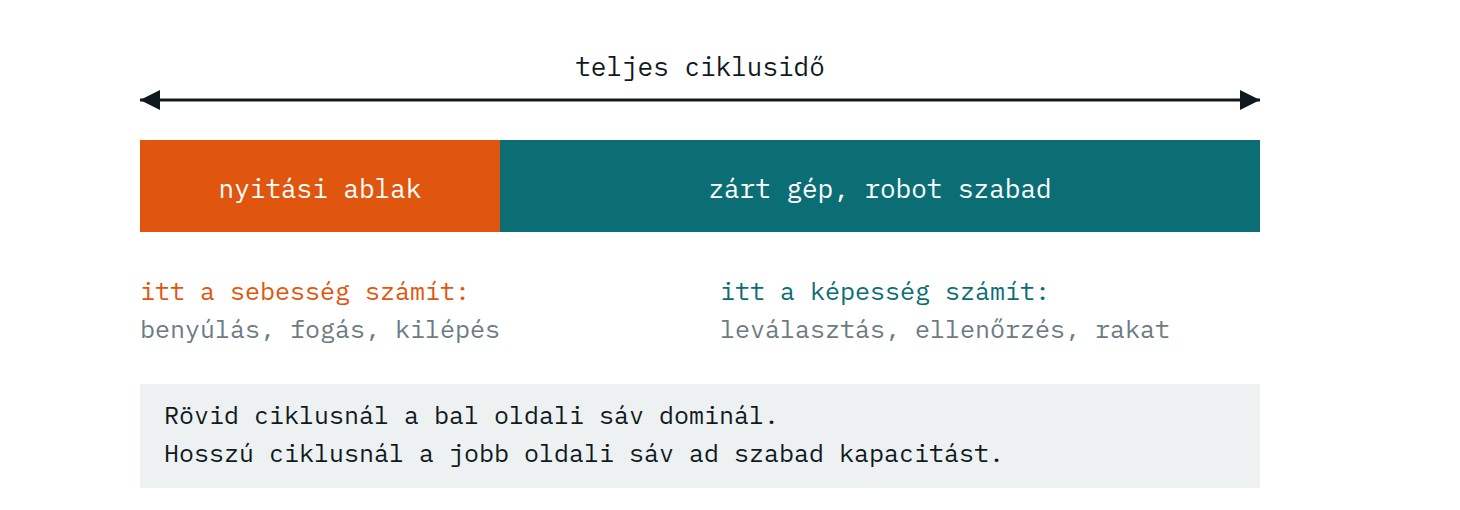

A ciklusidő felosztása szerszámnyitási ablakra és a gépen kívüli időre
3. ábra. A robot két külön időablakban dolgozik, és a két ablak más képességet jutalmaz. Sematikus ábra, az arányok termékfüggők.

Rövid ciklusú, nagy darabszámú gyártásnál (jellemzően vékonyfalú csomagolóipari termék) a nyitási ablak szoros, és gyakorlatilag semmi más nem fér bele. Itt az erre a feladatra optimalizált, rövid és közvetlen mozgáspálya előnye érvényesül, és ezért terjedtek el ezen a területen az oldalról belépő megoldások. Hosszabb ciklusidőnél viszont a robotnak a ciklus nagyobb részében nincs dolga a gépnél, és ez a szabad idő az, amit egy csuklós kar járulékos műveletekre tud fordítani.

Amit ne vezessen le ebből

Abból, hogy rövid ciklusnál a lineáris megoldás terjedt el, nem következik, hogy a csuklós kar mindig lassabb kiszedésre. Egy korabeli dokumentált autóipari esetben egy 1500 tonnás gépen a csuklós robot kevesebb idő alatt hozta ki a darabot, mint az ott alkalmazott lineáris megoldás, mert a csarnok alacsony belmagassága a lineáris robot geometriáját korlátozta. Egyetlen eset egyetlen üzemben nem általánosítható, és fordítva sem az: a saját gépén a saját szerszámával kell mérni.

2. Mekkora a teher, hol a súlypontja, és milyen gyorsan kell mozgatni?

A megfogó tömege ugyanúgy teher, mint a darab, és többfészkes szerszámnál gyorsan nehezebb lesz a terméknél. A geometriája pedig meghatározza a közös súlypont helyét, ami a két konstrukciónál másra hat vissza: a csuklós robotnál a megengedett súlyponttávolságra és a tehetetlenségi nyomatékra, a lineárisnál a függőleges kar hajlítására és a mozgás lengésmentességére.

Ezért érdemes a megfogót és a robotot együtt tervezni. Ha a megfogó előbb készül el, a robot méretezése kényszerhelyzetbe kerül; ha a robot van meg előbb, a megfogó tervezőjének kötött kerete van, amit nem mindig mondanak meg neki.

3. Kell-e a darabot elfordítani vagy kerülgetni?

Ha a termék egyenesen kilökhető, és a lerakás is egyenes, három tengely elég. Ha a kilökés iránya ferde, ha a darabnak a szerszámban vagy kihúzás közben fordulnia kell, vagy ha oszlop, csúszka, illetve más akadály mellett kell elvinni, akkor forgó tengely szükséges. Ez viszont még nem hattengelyes robotot jelent: gyakran egy vagy két szervo csukló megoldja.

4. Mit enged a csarnok és a gép?

Négy adat dönt: a csarnok szabad belmagassága a gép fölött, a daru emelési magassága, a gép körüli szabad alapterület, és a szükséges szerszámnyitási löket. Az alapterületnél a lineáris robotnál is számolni kell azzal, hogy a kivezető gerenda oldalra kinyúlik a gép nyomvonalán túl, tehát a szomszédos gép távolsága vagy a közlekedő sáv szélessége korlát lehet. Ez az a pont, ahol az axiális elrendezés szóba jön. Ez utóbbi könnyen kimarad a tervezésből. A szerszámtérbe felülről benyúló kar vastagsága meghatározza, mennyire kell a szerszámot nyitni ahhoz, hogy a robot beférjen, és a nagyobb nyitási löket hosszabb ciklusidőt jelent. A csuklós robotoknál ezért készülnek karcsúsított karú, kifejezetten fröccsöntéshez tervezett változatok.

Az alapterületnél érdemes négy fogalmat szétválasztani, mert a köznyelvben ezek összefolynak, és ebből ered az a tévhit, hogy a csuklós robot körül mindig a teljes elérési kört le kell keríteni. Az ISO 10218-2:2025 megkülönbözteti a maximális teret (amit a robot mozgó részei egyáltalán elérhetnek), a korlátozott teret (a maximális térnek az a része, amit határolóeszközzel szűkítettek), az üzemi teret (amit a programozott mozgások ténylegesen használnak) és a védett teret (ahol a védőberendezés hatályos).

A korlátozás mechanikus ütközővel vagy biztonsági minősítésű szoftveres tércsökkentéssel történhet, és ezzel a védett terület a hasznos mozgáshoz igazítható. A korlátozott térnek a védett téren belül kell maradnia, a maximális tér viszont túlnyúlhat rajta, éppen ezért kell a korlátozás. Padlóra állított csuklós robotnál korlátozás nélkül gyakran valóban nagyobb cellaterület adódik, ez azonban tervezési kérdés. Ajánlatkérésnél tehát nem az elérési kör méretét kell kérdezni, hanem azt, hogy a szállító tervez-e tércsökkentést, és milyen eszközzel.

Az arányokat érdemes reálisan látni. Egy fröccsöntő gép mellé kerülő csuklós robot jellemzően a szerszámtér mellett, a hátsó, nem kezelői oldalon áll, és a mérete a gépéhez képest kicsi: egy másfél méter körüli karhossz egy közepes gép hosszának töredéke. A helyigény tehát nem attól nő meg, hogy a robot nagy, hanem attól, hogy több irányban elér; megfelelő térkorlátozás nélkül ezért nagyobb védett területtel kell számolni.

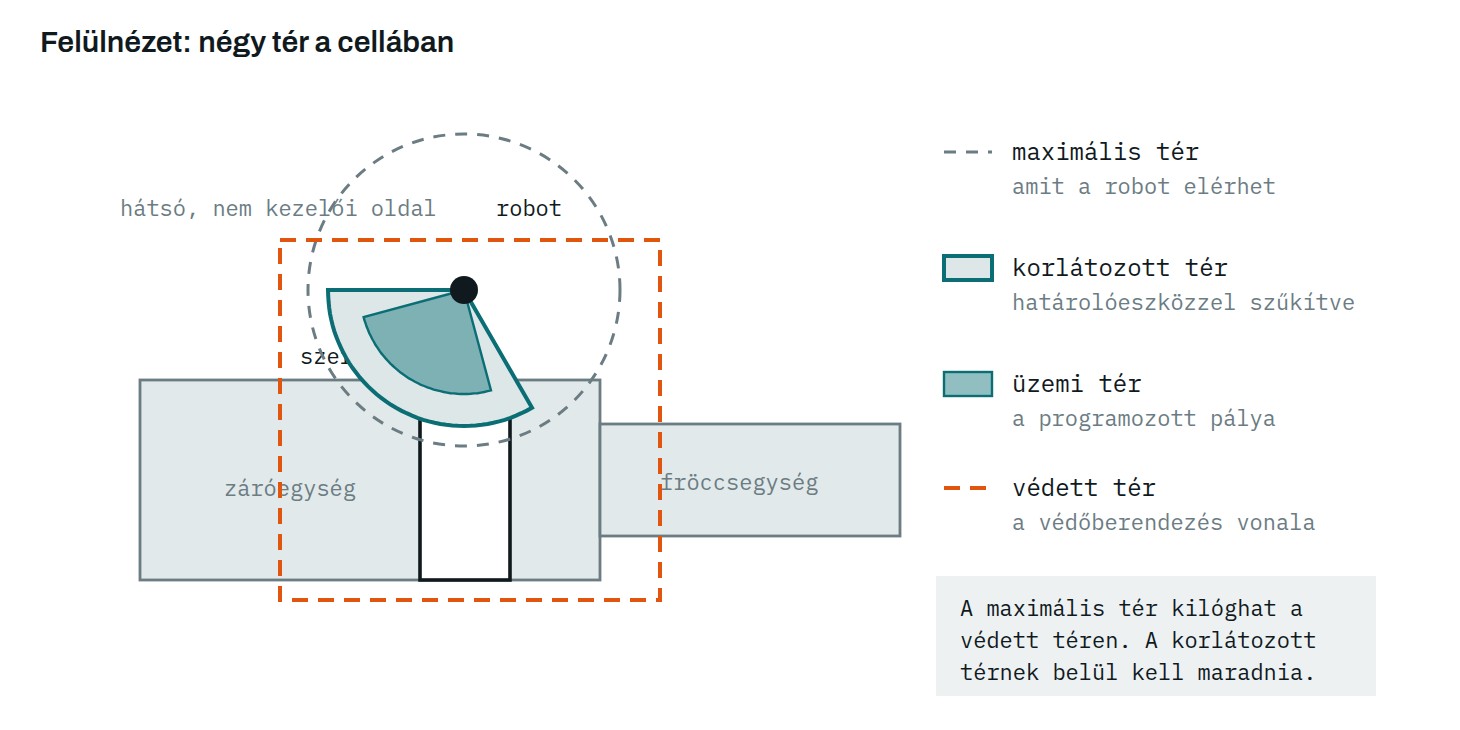

Maximális tér, korlátozott tér, üzemi tér és védett tér egy fröccsöntő cellában, felülnézetben
4. ábra. Felülnézet, a fogalmak az ISO 10218-2:2025 szerint. A korlátozott tér a maximális térnek az a része, amit határolóeszköz szűkít, és a védett téren belül kell maradnia; a maximális tér viszont túlnyúlhat rajta, éppen ezért kell a korlátozás. Az arányok egy közepes gép melletti, nagyjából másfél méteres karhosszú robotot feltételeznek, példaértékként. Sematikus ábra.

5. Mi történik a darabbal a kiszedés után?

A hat kérdés közül ez a legfontosabb

Ha csak egyet tud feltenni a robot kiválasztása előtt, ezt tegye fel. Ettől válik a döntés robotválasztásból cellatervezéssé.

Ez a kérdés több esetet dönt el, mint az összes többi. Ha a darab szalagra vagy ládába kerül, a kiszedés a teljes feladat. Ha viszont az enguszt le kell választani (amit kétkarú lineáris robotnál már a gépnél el lehet intézni), mérni kell, össze kell szerelni, be kell helyezni betétet, rendezetten kell rakatolni vagy dobozolni, akkor a cella tartalma bővül. Ilyenkor három út van: több lineáris tengely, csuklós kar, vagy a kettő munkamegosztásban.

6. Milyen gyakran vált terméket?

Az egytermékes, hosszú futású gyártásnál a célgép jellegű, merev automatizálás olcsóbb és gyorsabb. Ha viszont a szerszámok hetente vagy naponta cserélődnek, és a termékek geometriája is változik, akkor az újratanítható, programozható megoldás értéke nő, mert a berendezés a következő munkát is ki tudja szolgálni. Gyakori termékváltásnál ezért nemcsak a robot programozhatósága számít, hanem a megfogó cseréje, a perifériák átállítása és az új program betanítási ideje is.

A hat kérdés egy sorban

1. Nyitási ablak hosszarövid → rövid, közvetlen pálya
2. Teher, súlypont és dinamikamindhárom feltétel együtt
3. Orientációigényvan → szervo csukló vagy több
4. Belmagasság, alaprajz, nyitásszűk → oldalról belépő vagy karcsú kar
5. Járulékos műveleteksok → csuklós vagy munkamegosztás
6. Termékváltás gyakoriságagyakori → újratanítható megoldás
Samfacc SFNK lineáris kiszedő robot
Samfacc SFNK lineáris kiszedő robot — a kivezető gerenda, a függőleges kar és a kocsi együtt.

05. Amit az ajánlat nem tartalmaz

A robot ára önmagában nem a cella ára. Az alábbi tételek rendszeresen külön sorban vagy sehol nem szerepelnek, közben a beruházás időzítését és költségét érdemben befolyásolják.

TételMiért kérdés
Megfogó (EOAT)Termékspecifikus, és jellemzően nem a robotgyártó készíti. A tömege visszahat a robot méretezésére, ezért a két döntés összefügg.
GépinterfészA ma is széles körben használt EUROMAP 67 vezetékes elektromos interfészt határoz meg a fröccsöntő gép és a robot között. Az EUROMAP 12 elsősorban régebbi berendezések cseréjénél fordul elő, és a csatlakozója sem azonos. Az újabb, OPC UA alapú architektúrában az adatcserét az EUROMAP 79 (azonos az OPC 40079 ajánlással) kezeli, ez jelenleg Release Candidate állapotban van.
Biztonsági jelekKülön kérdés a működési jelektől, és az OPC UA interfészen kívül maradnak. Erre a célra az EUROMAP 81 hardveres interfészt határoz meg. Külső biztonsági berendezések csatlakoztatására az EUROMAP 78 szolgál; az EUROMAP 78.1 ezt olyan kiegészítő jelekkel bővíti, amelyekkel a fröccsöntő gép a kétszeres nyugtázási rendszer meglétét is ellenőrizni tudja.
VédőberendezésKerítés, ajtóreteszelés, fényfüggöny. A csuklós telepítésnél jellemzően nagyobb a lefedendő terület.
Cella dokumentációKockázatértékelés, üzemeltetési utasítás magyarul, és ha a rendszer gépek együttesének minősül, megfelelőségi nyilatkozat a teljes rendszerre. Erről szól a következő szakasz.
BetanításKi tud programot módosítani szerszámcsere után, és milyen nyelvű felületen.

06. Ki lesz a cella gyártója?

Ha a fröccsöntő gépet és a robotot úgy integrálják, hogy közös feladatot végeznek, a működésük egymásra hat, és a vezérlésük biztonsági szempontból is összekapcsolódik, akkor a létrejövő rendszer gépek együtteseként önálló megfelelőségértékelési egységgé válhat. A gépirányelv alkalmazási útmutatója ezt a három feltételt sorolja fel, és a besorolás mindig eseti mérlegelés kérdése. Ez a beszerzés egyik legritkábban feltett kérdése, közben a felelősség elosztását dönti el.

A robotokra vonatkozó biztonsági szabványsorozat 2025 februárjában megújult. Az ISO 10218 első része a robotot magát kezeli, részben kész gépként: olyan berendezésként, amit önmagában még nem egy konkrét robotalkalmazás rendeltetésszerű működtetésére szánnak, hanem egy robotalkalmazásba vagy robotcellába integrálnak. A második rész a robotalkalmazásra és a robotcellára vonatkozik, és az integrátort nevezi meg felelősként: azt a szereplőt, aki a cellát tervezi, összeállítja, és a biztonsági stratégiáért, a védelmi intézkedésekért, a vezérlések összekapcsolásáért felel. A szabvány szóhasználatában az integrátor a szállított cella gyártójának tekinthető, és ezt a szerepet a berendezés gyártója, egy mérnökiroda, a forgalmazó vagy maga a felhasználó is betöltheti.

A fröccsöntő gép oldaláról az EN ISO 20430:2020 a vonatkozó biztonsági szabvány, ami az EN 201:2009 helyébe lépett. Ez a dokumentum a robotot és a kiszedő berendezést kifejezetten kiegészítő berendezésként nevesíti, és foglalkozik a kiegészítő berendezések beépítéséhez kapcsolódó védelmi intézkedésekkel is.

Két további körülmény zárja a képet. A szabvány alkalmazása önkéntes: az Európai Unió Hivatalos Lapjában hivatkozott harmonizált európai szabvány megfelelőségvélelmet ad az általa lefedett követelményekre, a kötelező elem viszont mindig maga a jogszabályi követelmény. A jogszabályi oldalon pedig változás jön: a gépekről szóló (EU) 2023/1230 rendelet 2027. január 20-tól alkalmazandó, és ezzel a 2006/42/EK irányelv hatályát veszti. Egy 2026-ban megrendelt, de 2027-ben megvalósuló cellánál ezért előre rögzíteni kell, mikor történik a forgalomba hozatal, illetve az üzembe helyezés, és mely jogszabály szerinti megfelelőségértékelést vállalja a szállító.

Három kérdés az ajánlatkérésbe

Ha a rendszer gépek együttesének minősül, ki állítja ki a megfelelőségi nyilatkozatot a teljes cellára, nemcsak a robotra? Kinél áll össze és kinél marad a cella műszaki dokumentációja, és a kockázatértékelés része-e a szállításnak? Milyen nyelven készül az üzemeltetési utasítás, és melyik jogszabályi keretre hivatkozik az átadás időpontjában?

Ezekre a kérdésekre nem a robot származási országa adja meg a választ, hanem az, hogy a szállítói láncban ki vállalja el az integrátori szerepet. Két azonos robottal felszerelt cella között ebben lehet a legnagyobb különbség.

07. Összefoglalva

Ha ez jellemzi a feladatotEz felé érdemes indulni
Rövid ciklus, egyszerű kivétel, lerakás szalagraLineáris kiszedő, három tengellyel
Rövid ciklus, alacsony csarnok, szerszámba helyezésOldalról belépő megoldás
Egyszerű kivétel, de orientált lerakás vagy ferde kilökésLineáris robot szervo csuklóval
Hosszabb ciklus, több járulékos művelet a cellábanCsuklós kar, vagy lineáris és csuklós munkamegosztásban
Több gép kiszolgálása egy karralSínre szerelt csuklós robot
Gyakori termékváltás, változó geometriaÚjratanítható megoldás, a merev célgép helyett

A táblázat kiindulópont, nem döntés. A hat kérdés közül bármelyik felülírhatja a többit: elég egy alacsony belmagasság vagy egy nehéz megfogó, és a kézenfekvő megoldás kiesik. Ezért érdemes a szempontokat végigvenni, mielőtt az ajánlatokat összeveti.

08. Amit mi látunk a piacon

Portfóliónk mindkét konstrukciót lefedi, Samfacc lineáris kiszedő robotokkal és Borunte hattengelyes karokkal, ezért ennél a kérdésnél nem egyetlen robottípus mellett érvelünk, hanem a cella követelményeiből indulunk ki. Amit tapasztalunk: a beruházásoknál a kérdés jellemzően nem az, hogy melyik robot a jobb, hanem hogy a cella melyik elemét felejtették ki a tervezésből. Leggyakrabban a megfogót, a szerszámnyitási löket növekedését és a cella dokumentációját.

Az első szűréshez egyes gyártók, például a Borunte, gépmérettartományt is megadnak a hattengelyes modellekhez. Egy nagyjából 1500 mm karhosszú, 10 kg teherbírású modellt így a 200 és 600 tonna közötti gépekhez ajánlanak, egy 1850 mm hosszú, 20 kg-os változatot pedig az 500 és 1300 tonna közötti tartományhoz. Ez a besorolás gyors első szűrő, a terhelési diagramot és a súlyponti ellenőrzést viszont nem helyettesíti.

Borunte BRTIRUS1510A hattengelyes robot
Borunte BRTIRUS1510A hattengelyes csuklós robot — kb. 1500 mm elérés, 10 kg terhelhetőség.
