Monitoring | Controlling
Marse Flow Monitoring – Elektronikus elosztórendszer
Elektronikus többkörös áramlás- és hőmérséklet-felügyelő elosztórendszer. 4 modell (100–180°C), vortex/mechatronikus mérés, OPC UA, TCU érintőképernyőn kezelhető, szerszámparaméter-tár.
Specifikációk
| Körök | 2, 4, 6, 8, 10, 12 |
| Kezelés | 7″ TCU érintőképernyőn keresztül |
| Modellek | Flow PV (100°C) / Flow Basic (120°C) / Flow 160 (160°C) / Flow 180 (180°C) |
| Riasztás | Automatikus – konfigurálható határértékek |
| Interfészek | OPC UA, TTY 4–20 mA, RS485 |
| Adatnaplózás | Folyamatos rögzítés és dokumentálás |
| Főcsatlakozás | 1″ be/ki, 1/2″ zónakimenet |
Marse Flow Monitoring – Elektronikus többkörös elosztórendszer

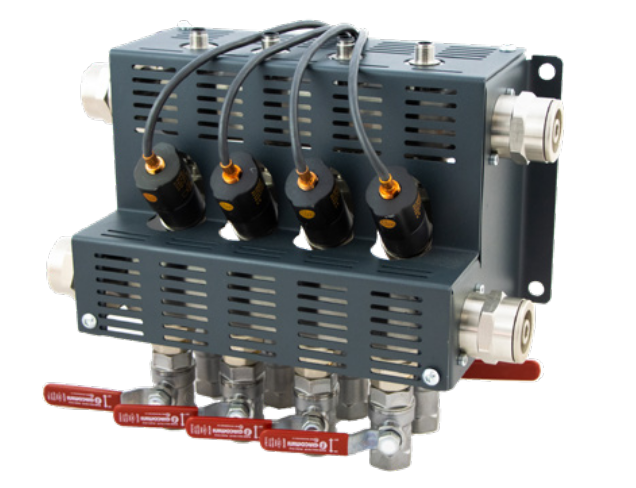

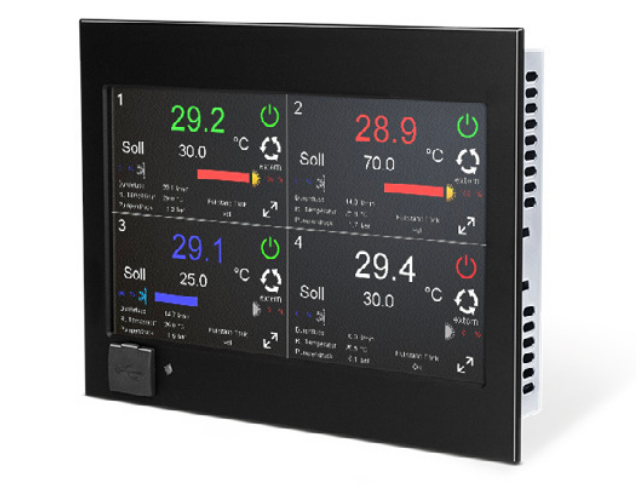

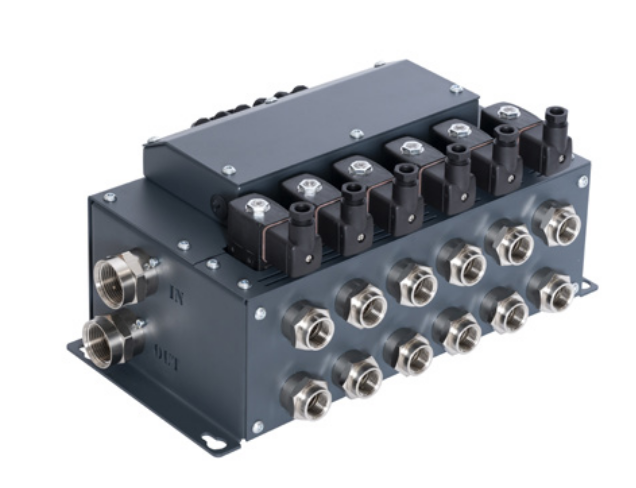

A Marse Flow Monitoring rendszer kompakt, moduláris elektronikus elosztórendszer, amely körönként digitálisan méri és szabályozza az áramlást és a visszatérő hőmérsékletet. Valós idejű riasztással jelzi a szennyeződéseket és a dugulásokat, mielőtt selejt keletkezhetne. A kezelés a Marse SMART Touchscreen TCU 7″ kijelzőjén keresztül történik – nem szükséges külön vezérlőpanel. Négy modell érhető el, 100°C-tól 180°C-ig, vizes és olaj alapú hőközeghez egyaránt.
Modellek összehasonlítása
| Paraméter | Flow PV | Flow Basic | Flow 160 | Flow 180 |
|---|---|---|---|---|
| Max. hőmérséklet | 100°C | 120°C | 160°C | 180°C |
| Max. nyomás | 10 bar | 10 bar | 18 bar | 16 bar |
| Áramlásszabályozás | Automatikus – arányos szelep | Manuális – golyóscsap | Manuális – golyóscsap | Manuális – golyóscsap |
| Mérési elv | Vortex + PT1000 | Vortex + PT1000 | Rozsdamentes Vortex + PT1000 | Mechatronikus szenzor |
| Mérési tartomány | 1–20 l/min | 1–20 l/min | 1–18 l/min | 0,3–25 l/min |
| Hőközeg | Víz / glikol | Víz / glikol | Víz / glikol | Víz / glikol / termoolaj |
| Anyag | Réz + inox, FKM | Réz + inox, FKM | Rozsdamentes acél, FKM | Rozsdamentes acél, FKM |
Közös jellemzők
| Paraméter | Érték |
|---|---|
| Főcsatlakozás | 1″ be/ki |
| Zónakimenet | 1/2″ |
| Körök száma | 2, 4, 6, 8, 10, 12 |
| Interfészek | OPC UA, TTY 4–20 mA, RS485 |
| Kezelés | 7″ TCU érintőképernyőn keresztül |
| Adatnaplózás | Folyamatos rögzítés és dokumentálás |
| Riasztás | Automatikus – konfigurálható határértékek |
| Szerszámparaméter-tár | Igen – szerszámcsere gyorsítása |
Alkalmazási területek
- Fröccsöntő szerszám hűtőköreinek körönkénti digitális felügyelete
- Szennyeződés és dugulás korai felismerése – riasztás selejt előtt
- Minőségbiztosítás és traceability – folyamatadatok naplózása
- Magas hőmérsékletű WIC TCU mellé (Flow 160, Flow 180)
- Termoolaj alapú hűtőkörökhöz (Flow 180)
- Autóipari és precíziós alkatrészgyártás – Industry 4.0 integráció
- Szerszámcsere optimalizálás – tárolt szerszámparaméterek
