Ipari hűtés alapjai – melyik megoldás illik a gyáradhoz?

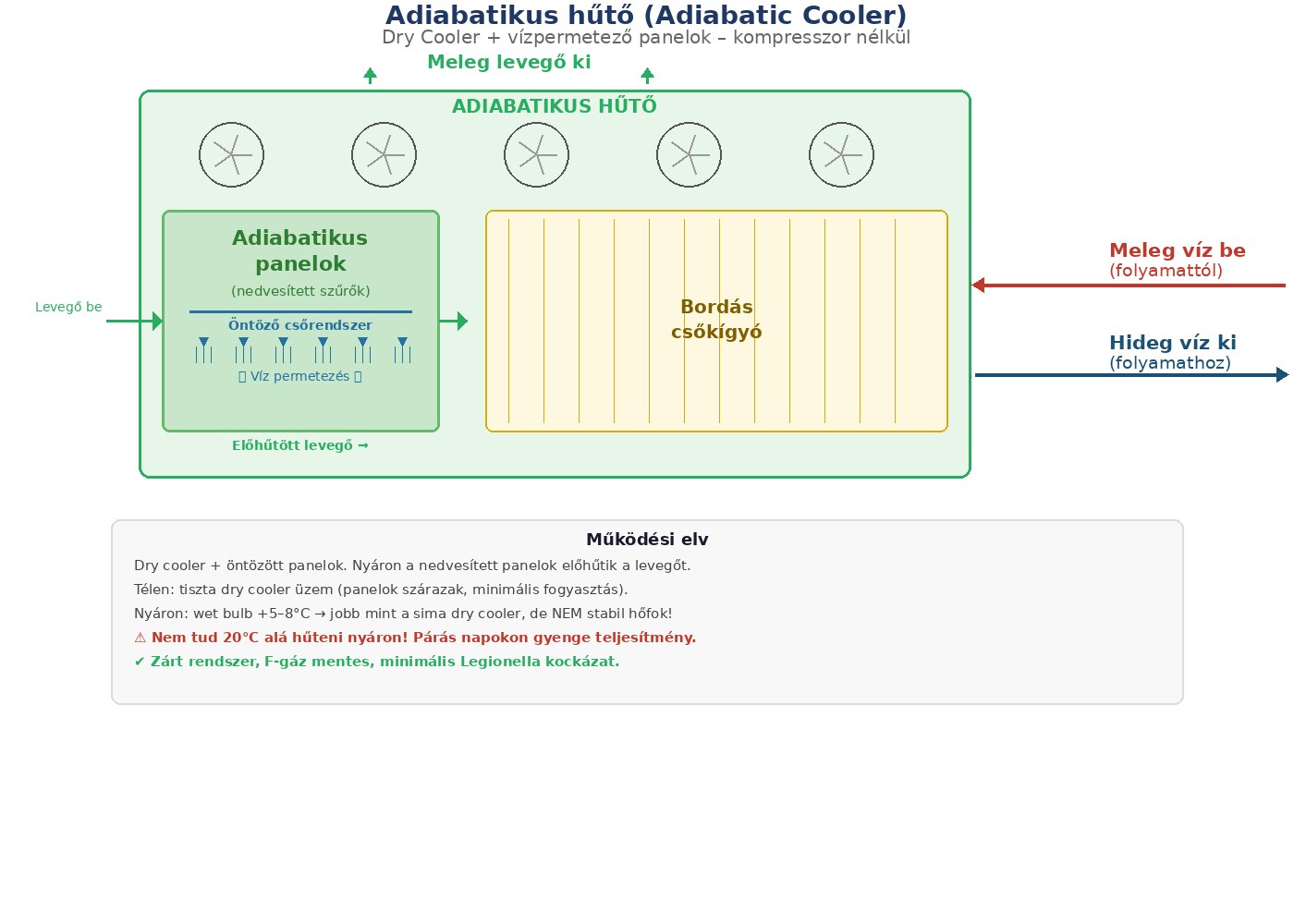

4. Adiabatikus hűtő (Adiabatic Cooler)

Működési elv

Az adiabatikus hűtő egy szabad hűtő (dry cooler) és egy evaporatív rendszer kombinációja. Alapvetően úgy működik, mint egy dry cooler, de amikor a környezeti levegő túl meleg a hatékony hűtéshez, adiabatikus padok (nedvesített szűrőpanelek) aktiválódnak.

A vízzel nedvesített panelokon átáramló levegő lehűl (a párolgás hőelvonó hatása révén), és ez az előhűtött levegő áramlik át a bordás csőkígyón. Ezzel a módszerrel a dry cooler nyári teljesítménye jelentősen javul, miközben télen és átmeneti időszakokban tisztán dry cooler üzemben működik.

Az adiabatikus hűtő a wet bulb hőmérséklethez közelít – de nem tudja garantálni a stabil 15–20 °C-os kilépő hőfokot nyári csúcson! Magyar nyáron (35 °C, 50% pára) a kilépő víz ~28–33 °C.

Összehasonlítás – Dry cooler vs. Adiabatikus vs. Hűtőtorony

Időszak	Pára	Dry / Wet bulb	Dry cooler	Adiabatikus	Hűtőtorony	Megj.
Tavasz	45%	20 °C / 13 °C	~27 °C	~20 °C	~18 °C	Mind jó
Nyár, száraz	30%	33 °C / 20 °C	~40 °C	~26 °C	~24 °C	DC rossz!
Nyár, párás	60%	33 °C / 26 °C	~40 °C	~33 °C	~30 °C	Pára árt!
Hőhullám	40%	35 °C / 23 °C	~42 °C	~30 °C	~28 °C	Torony nyer
Ősz	55%	15 °C / 10 °C	~22 °C	~16 °C	~15 °C	Mind jó
Tél	75%	2 °C / 0 °C	~9 °C	~7 °C	~5 °C	Min. eltérés

Tipp: A legjobb kompromisszum sok ipari alkalmazáshoz az adiabatikus dry cooler: zárt rendszer (nincs Legionella), F-gáz mentes, és nyáron is 25–33 °C-os vizet ad – tökéletes olajhűtésre és kondenzátor hűtésre. De ha 15–25 °C-os garantált vízhőfok kell → chiller szükséges!

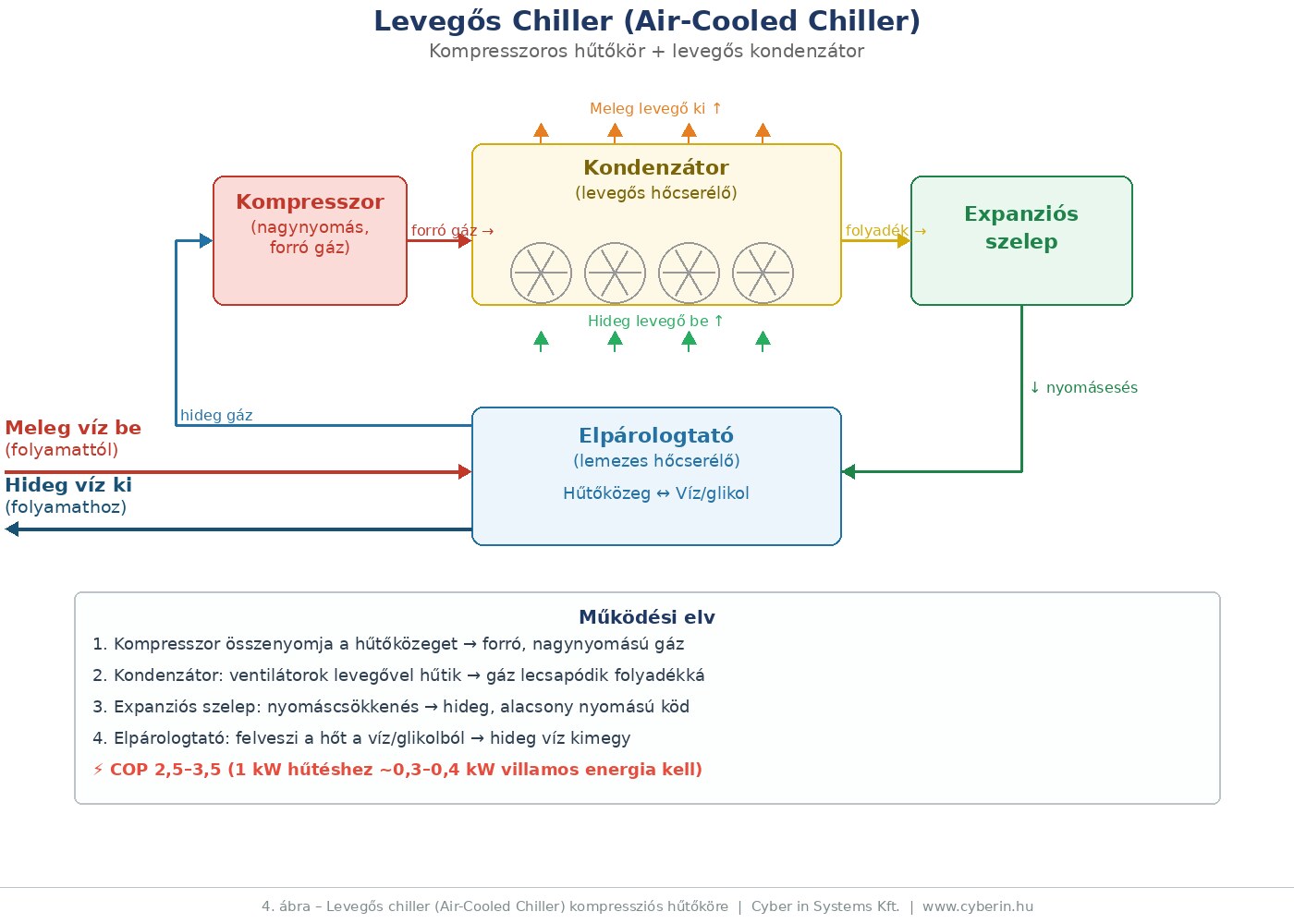

5. Levegős Chiller (Air-Cooled Chiller)

Működési elv

A levegős chiller a leggyakoribb ipari folyadékhűtő típus. Egy kompresszoros hűtőkört tartalmaz, amelyben hűtőközeg (pl. R-410A, R-454B, R-134a) kering. A kompresszor összenyomja a hűtőközeget, az leadja a hőt a levegőnek a kondenzátorban (ventilátoros hőcserélőkkel), majd az expanziós szelepen nyomásesést szenved, és felveszi a hőt a folyamatfolyadékból az elpárologtatóban.

Ez a technológia képes akár 5 °C-os, vagy akár fagypont alatti kilépő folyadékhőmérsékletet is előállítani, függetlenül a külső hőmérséklettől.

Előnyök

• Precíz hőmérséklet-szabályozás – akár ±0,5 °C pontossággal
• Független a környezeti hőmérséklettől – nyáron is stabilan hűt
• Kompakt, all-in-one berendezés – nincs szükség hűtőtoronyra
• Gyors telepítés – plug & play jellegű (víz + elektromos csatlakozás)
• Zárt rendszer – nincs vízfogyasztás, nincs Legionella

Hátrányok

• Magasabb energiafogyasztás a kompresszor miatt (COP 2,5–3,5)
• Hűtőközeget tartalmaz → F-gáz előírások, szivárgásvizsgálat, regisztráció
• Zajterhelés a kompresszor és ventilátorok miatt (65–85 dB)
• Forró nyári napokon a COP csökken (a kondenzátor nehezebben ad le hőt)
• Karbantartás-igényesebb (kompresszor, hűtőközeg körök, elektronika)

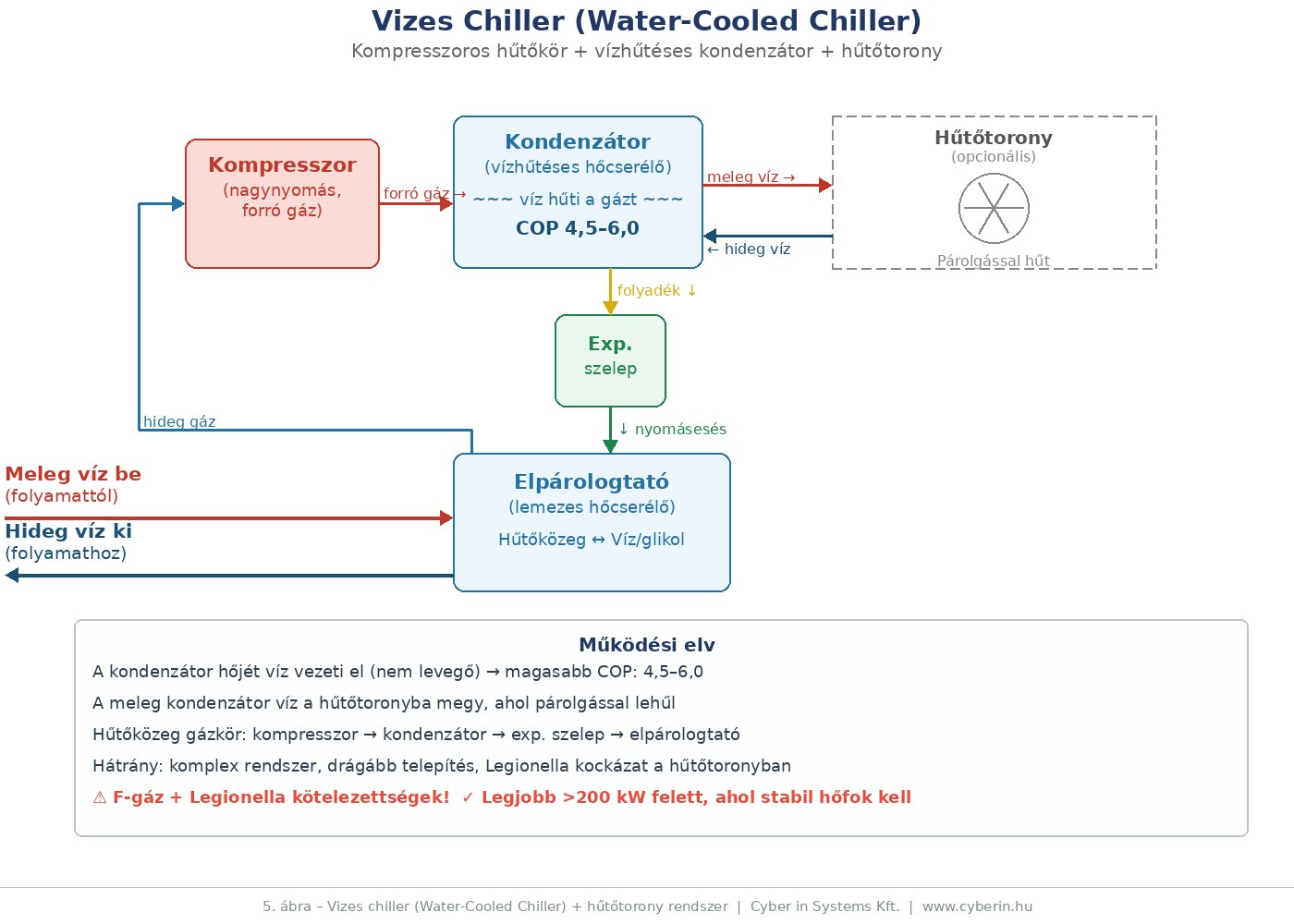

6. Vizes Chiller (Water-Cooled Chiller)

Működési elv

A vizes chiller ugyanazon a kompressziós hűtőkörön alapul, mint a levegős chiller, de a kondenzátor hőjét nem levegő, hanem víz vezeti el. Ehhez egy külön vízkör szükséges a kondenzátor és egy hűtőtorony (vagy más hőleadó) között.

A vízhűtéses kondenzátor (héj-cső vagy lemezes hőcserélő) lényegesen hatékonyabb hőátadást biztosít, mint a levegős változat, ezért a vizes chiller COP-ja magasabb: tipikusan 4,5–6,0. Az ár azonban magasabb a hűtőtorony telepítése és üzemeltetése miatt.

Előnyök

• Legmagasabb energiahatékonyság a chillerek között (COP 4,5–6,0)
• Kiváló nagy teljesítményeknél (>200 kW)
• Stabil működés forró nyári napokon is

Hátrányok

• Komplex rendszer – chiller + hűtőtorony + két vízkör + vízkezelés
• Magas beruházási költség (hűtőtorony, csővezetékek, szivattyúk)
• Hűtőtorony karbantartás: vízkezelés, Legionella prevenció
• F-gáz kötelezettségek a hűtőközeg miatt

7. Összehasonlító mátrix

Az alábbi táblázat összefoglalja az öt fő hűtési technológia legfontosabb jellemzőit egymás mellett:

Szempont	Hűtőtorony	Dry Cooler	Adiabatikus	Lev. Chiller	Vizes Chiller
Kilépő hőfok (nyár)	28–32 °C	40–45 °C	25–30 °C	5–20 °C	5–15 °C
Kilépő hőfok (tél)	5–15 °C	5–15 °C	5–15 °C	5–20 °C	5–15 °C
COP / EER	20–40	20–40	15–30	2,5–3,5	4,5–6,0
Beruházási költség	Közepes	Alacsony	Közepes-Magas	Közepes	Magas
Üzemeltetési költség	Alacsony	Nagyon alacsony	Alacsony	Közepes-Magas	Közepes
Vízfogyasztás	Magas	Nulla	Mérsékelt	Nulla	Magas
F-gáz kötelezettség	Nincs	Nincs	Nincs	VAN!	VAN!
Legionella kockázat	VAN!	Nincs	Minimális	Nincs	VAN! (torony)
Zajszint	Közepes	Közepes	Közepes	Magas	Alacsony (beltér)
Karbantartás	Magas	Alacsony	Közepes	Közepes	Magas
Telepítés	Közepes	Egyszerű	Közepes	Egyszerű	Komplex
Tipikus méret	50 kW – MW	10 kW – 2 MW	20 kW – 2 MW	5 kW – 1,5 MW	100 kW – 10 MW

Jelmagyarázat: COP = hűtési hatékonysági tényező (magasabb = jobb)

8. Döntési segédlet – Melyiket válasszam?

A megfelelő hűtési rendszer kiválasztása az alábbi kulcskérdésekre adott válaszoktól függ:

Milyen hőmérsékletre van szükség?

• Ha 5–15 °C közötti, stabil hőmérséklet kell nyáron is → Chiller (levegős vagy vizes)
• Ha 25–35 °C is elfogadható → Hűtőtorony, Adiabatikus vagy Dry Cooler
• Ha télen/ősszel elég a hűtés, nyáron nem kritikus → Dry Cooler

Mennyire fontos az energiahatékonyság?

• Maximális megtakarítás → Dry Cooler vagy Hűtőtorony (de korlátozott nyári hőfok!)
• Jó kompromisszum → Hibrid chiller szabadhűtővel (pl. ECO sorozat) – 30–60% megtakarítás!

Fontos-e az F-gáz mentesség?

• Ha el akarjuk kerülni az F-gáz regisztrációt → Hűtőtorony, Dry Cooler, Adiabatikus
• Ha nem zavaró → Levegős vagy Vizes chiller (vagy hibrid)

De mi van, ha mindkettőt szeretné: garantált vízhőfokot nyáron ÉS alacsony energiaköltséget télen?

Erre a válasz a hibrid chiller – és ezen belül az ECO sorozat.

9. ECO Sorozat – A legjobb mindkét világból

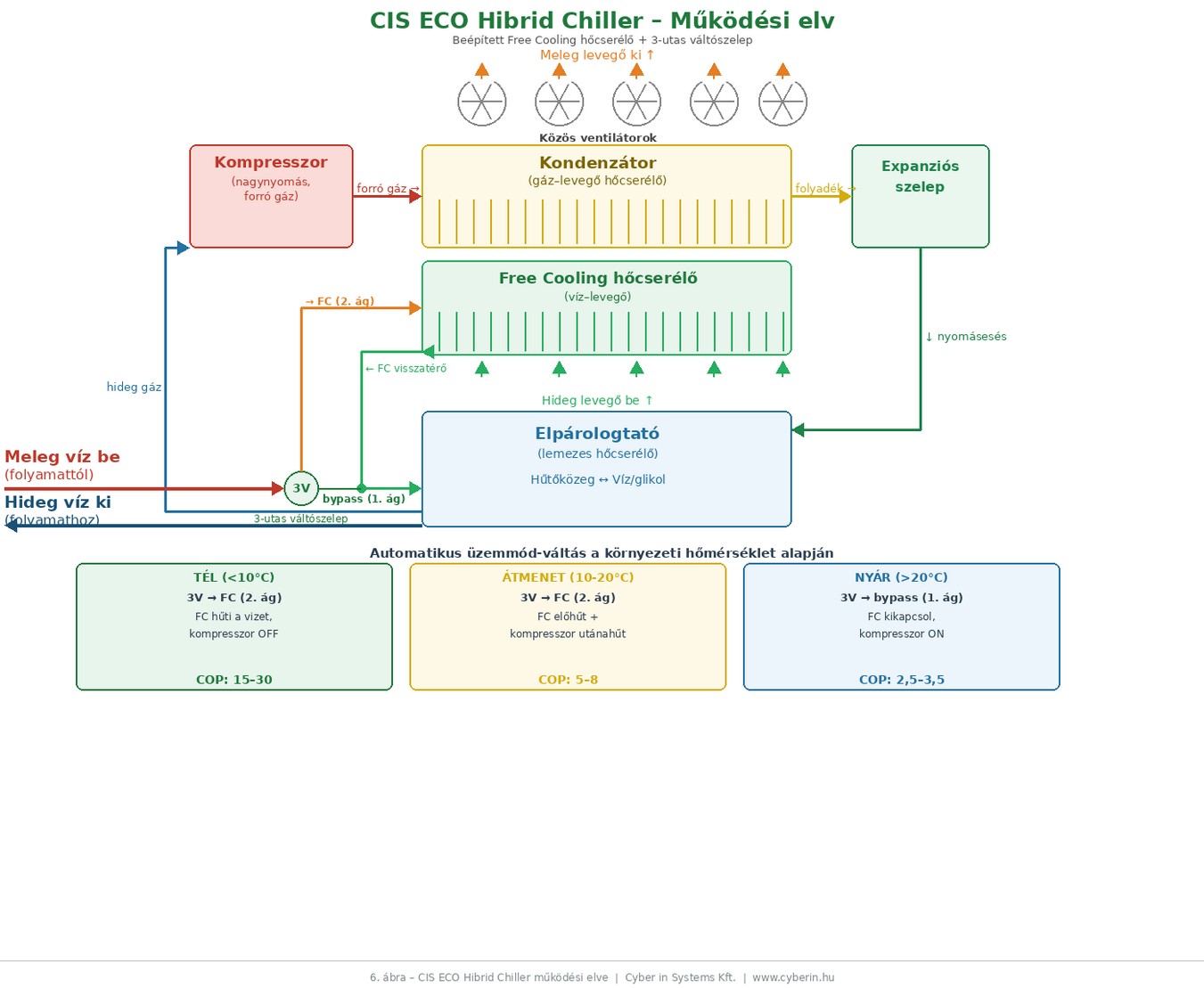

Mi az a hibrid chiller?

A hibrid (free cooling) chiller két technológiát egyesít egyetlen berendezésben: egy kompresszoros hűtőkört és egy beépített szabadhűtő (dry cooler) szekciót. A vezérlés automatikusan választja ki a működési módot a környezeti hőmérséklet alapján.

Téli üzem (kb. november – március)

Amikor a külső hőmérséklet alacsony (<10–15 °C), a kompresszor KIKAPCSOL. A berendezés kizárólag a ventilátorokkal hűt, mint egy dry cooler. Az energiafogyasztás ilyenkor mindössze a ventilátoroké: az összfogyasztás töredéke a kompresszoros üzemnek.

Átmeneti üzem (tavasz, ősz)

A szabadhűtő és a kompresszor EGYÜTT dolgozik. A free cooler szekció előhűti a vizet, a kompresszor pedig csak a maradék hőt veszi el. Ez jelentősen csökkenti a kompresszor terhelését és fogyasztását.

Nyári üzem (kb. június – augusztus)

Forró napokon a kompresszor veszi át a fő szerepet, de a free cooler még ilyenkor is segít – különösen éjszaka és a hűvösebb órákon. A kilépő vízhőfok stabil és garantált, szemben az adiabatikus hűtővel!

Az ECO sorozat előnyei

• Garantált kilépő vízhőfok: 5–20 °C, évszaktól függetlenül
• 30–60% éves energiamegtakarítás egy hagyományos levegős chillerhez képest
• Egyetlen berendezés – nem kell külön dry cooler + chiller + vezérlés
• Automatikus üzemmód-váltás – emberi beavatkozás nélkül
• Kompresszor élettartam növekedés – télen nem forog, kevesebb üzemóra
• Plug & play telepítés – víz és elektromos csatlakozás, kész
• Zárt rendszer – nincs vízfogyasztás, nincs Legionella

Megtérülés számítás – Példa

Az alábbi példa egy 200 kW hűtési igényű műanyagfeldolgozó üzem éves energiaköltségeit hasonlítja össze hagyományos levegős chiller és ECO hibrid chiller esetén. Az üzem napi 16 órát, évi 250 napot dolgozik.

Kiindulási adatok

Hűtési igény	200 kW
Üzemidő	16 óra/nap × 250 nap = 4000 óra/év
Villamosenergia ár	60 Ft/kWh (ipari átlag, 2025)
Hagyományos chiller COP	3,0 (átlagos, évszaktól függően 2,5–3,5)
ECO hibrid chiller COP (éves átlag)	5,5–7,0 (free cooling arány ~50–65% magyar éghajlaton)

Éves energiaköltség összehasonlítás

	Hagyományos chiller	ECO hibrid
Villamos teljesítmény	200 / 3,0 = ~67 kW	200 / 6,0* = ~33 kW
Éves fogyasztás	67 × 4000 = 268 000 kWh	33 × 4000 = 132 000 kWh
Éves villamosenergia költség	268 000 × 60 = 16 080 000 Ft	132 000 × 60 = 7 920 000 Ft
ÉVES MEGTAKARÍTÁS	~8 160 000 Ft/év

* Az éves átlagos COP figyelembe veszi a free cooling arányát: télen COP 15–30, átmenetben COP 5–8, nyáron COP 2,5–3,5. Magyar éghajlaton az éves átlag ~6,0 körül alakul.

Megtérülési idő

Az ECO hibrid chiller felára egy hagyományos levegős chillerhez képest jellemzően 25–40%. Egy 200 kW-os berendezésnél ez kb. 3–6 millió Ft többletberuházást jelent. Az éves ~8 millió Ft megtakarítással ez azt jelenti, hogy a felár akár 6–10 hónap alatt megtérül!

Mikor éri meg az ECO sorozat?

• Műanyag fröccsöntés, palackfúvás – ahol egész évben kell stabil hűtés
• Ha a meglévő dry cooler / adiabatikus hűtő nem bírja a nyári csúcsot (víz 30 °C+)
• Ha fontos az energiahatékonyság és az üzemeltetési költség csökkentése
• Ha szeretnénk egyetlen, kompakt berendezést kettő helyett (chiller + dry cooler)

10. Gyakran Ismételt Kérdések (GYIK)

Mi az a COP?

A COP (Coefficient of Performance) a hűtési hatékonyságot méri. COP 3,0 azt jelenti, hogy 1 kW villamos energiával 3 kW hűtési teljesítményt állít elő a berendezés. Minél magasabb, annál jobb.

Mi az a wet bulb és dry bulb hőmérséklet?

A dry bulb (száraz hőmérői) a szokásos léghőmérséklet. A wet bulb (nedves hőmérői) figyelembe veszi a levegő páratartalmát is – mindig alacsonyabb vagy egyenlő a dry bulb-bal. Száraz éghajlatnál nagy a különbség, párás éghajlatnál kicsi. Magyar nyáron a wet bulb tipikusan 20–24 °C, míg a dry bulb 30–38 °C.

Kell-e F-gáz regisztráció a dry coolerhez?

Nem! A dry cooler, a hűtőtorony és az adiabatikus hűtő nem tartalmaz hűtőközeget, így semmilyen F-gáz kötelezettség nem vonatkozik rájuk.

Miért nem tartja a meglévő adiabatikus hűtőm a 25 °C-ot nyáron?

Az adiabatikus hűtő fizikailag a nedves hőmérői hőmérséklet (wet bulb) + 5–8 °C-nál lejjebb nem tud hűteni. Magyar nyáron (35 °C levegő, 40–50% pára) a wet bulb ~24–26 °C, tehát a legjobb elérhető vízhőfok 29–34 °C. Ha stabil 15–25 °C-os vizet szeretne → hibrid chiller (ECO sorozat) a megoldás.

Mennyibe kerül egy ECO hibrid chiller?

Az ECO sorozat ára a teljesítménytől és konfigurációtól függ. Forduljon a CIS-hez személyre szabott árajánlatért és megtérülés-számításért!

Segítünk kiválasztani a megfelelő megoldást

Minden projekt egyedi. A CIS szakértői ingyenes konzultáció keretében segítenek kiválasztani azt a hűtési technológiát, amely az Ön alkalmazására és éghajlati körülményeire optimális – és bemutatják a konkrét megtérülés-számítást is.
